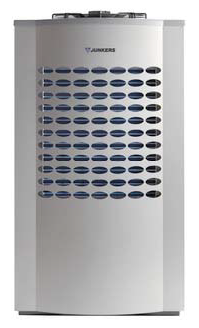

Maasoojuspump
6 – 11 kW, integreeritud boileriga
- kompaktne süsteem paigaldamiseks väikestesse ruumidesse
- kõrge efektiivsus ja madal müratase
- maksimaalne pealevoolu temperatuur kuni 65 ˚C
- sisse integreeritud roostevabast terasest kuumaveeboiler mahuga 185 l
- sisse integreeritud tsirkulatsioonipumbad, täiendav elektriline
küttekeha ja käivitusvoolu piiraja
- automaatika ühe segistita küttekontuuri (radiaatorid) ja ühe segistiga
küttekontuuri (põrandaküte) juhtimiseks
- komplektis lisavahendid kiireks montaaziks
Tehnilised andmed
|
|
STM 60-1 |
STM 80-1 |
STM 100-1 |
| Soojusvõimsus* |
kW |
5,8 |
7,6 |
10,4 |
| Võimsuse koefitsient (COP)* |
kW |
4,4 |
4,7 |
4,7 |
| Soojusvõimsus** |
kW |
6,1 |
7,9 |
10,7 |
| Võimsuse koefitsient (COP)* |
kW |
4,8 |
5,1 |
5,0 |
| Kuumaveeboiler |
l |
185 |
| Maks. pealevoolutemperatuur |
°C |
62 |
| Elektriline lisasoojendi |
kW |
3/6/9 |
| Juhtmestik |
V/Hz |
400/50 |
| Soovitatav el. kaitse, elektriliselisakuttekehaga 6/9 kW |
A |
16/20 |
16/20 |
20/25 |
| Mõõtmed |
mm |
600 x 645 x 1800 |
| Kaal |
kg |
208 |
221 |
230 |
* B0/W35, standard EN 14511 järgi
** B0/W35, standard EN 255 järgi
6 – 17 kW, eraldiseisva boileriga
Soojuspumbad "maa-vesi" kasutamiseks kombineeritult koos Junkers SW290,
SW370 ja SW450
kuumaveeboileritega
- süsteem suurema soojaveevajadusega tarbijatele
- kõrge efektiivsus ja madal müratase
- maksimaalne pealevoolu temperatuur kuni 65 ˚C
- sisse integreeritud tsirkulatsioonipumbad, täiendav elektriline
küttekeha ja käivitusvoolu piiraja
- automaatika ühe segistita küttekontuuri (radiaatorid) ja ühe segistiga
küttekontuuri (põrandaküte) juhtimiseks
- komplektis lisavahendid kiireks montaaziks
Tehnilised andmed
|
|
STE 60-1 |
STE 80-1 |
STE 100-1 |
STE 130-1 |
STE 170-1 |
| Soojusvõimsus* |
kW |
5,8 |
7,6 |
10,4 |
13,1 |
17,0 |
| Võimsuse koefitsient (COP)* |
kW |
4,4 |
4,7 |
4,8 |
4,8 |
4,7 |
| Soojusvõimsus** |
kW |
6,1 |
7,9 |
10,7 |
13,5 |
17,7 |
| Võimsuse koefitsient (COP)** |
kW |
4,8 |
5,1 |
5,1 |
5,1 |
5,1 |
| Soovitatav tarbeveeboiler |
|
SW 290-1 |
SW 290-1
SW 370-1 |
SW290-1
SW370-1
SW 450-1 |
SW 370-1
SW 450-1 |
SW 450-1 |
| Maks. pealevoolutemperatuur |
°C |
62 |
| Elektriline lisasoojendi |
kW |
3/6/9 |
| Juhtmestik |
V/Hz |
400/50 |
| Mõõtmed |
mm |
600 x 645 x 1520 |
| Kaal |
kg |
144 |
157 |
167 |
185 |
192 |
* B0/W35, standard EN 14511 järgi
** B0/W35, standard EN 255 järgi
22 – 60 kW
Korterelamutele ja ühiskondlikele hoonetele mõeldud süsteem. Soojuspumbad
on varustatud kahe spiraalkompressoriga, kolmeastmelise ümberlülitusklapiga
ja juhtimis-süsteemiga SEC10). Soojusallikateks on maapind(horisontaalne
kollektor või puurauk) või veekogu (täiendava soojusvahetiga).
- kõrge efektiivsus ja madal müratase
- maksimaalne pealevoolu temperatuur 65 °C
- üheaegne tarbevee ja küttekontuuri soojendamine
- kuni 4 küttekontuuri + basseinivee soojendamine
- kombineeritav koos elektri-, gaasi- või vedelkütuse kütteseadmega
(bivalentne süsteem)
- passiivne hoone jahutus
Tehnilised andmed
|
|
T 220-1 |
T 330-1 |
T 430-1 |
T 520-1 |
T 600-1 |
| Võimsus B0/35* |
kW |
21,0(21,6) |
33,8(34,2) |
42,5(43,3) |
52,5(53,0) |
61,5(62,3) |
| Võimsustegur (COP)* |
kW |
4,4(4,8) |
4,24(4,4) |
4,1(4,4) |
4,0(4,3) |
4,0(4,3) |
| Kompressor nr 1 |
|
Mitsubishi Scroll |
| Kompressor nr 2 |
|
Mitsubishi Scroll |
Copeland Scroll |
| Külmaaine R407C (nr.1/ nr.2) |
kg |
2,4/2,4 |
2,6/2,6 |
2,5/4,5 |
2,6/5,4 |
2,6/5,9 |
| Maks. pealevoolutemperatuur (nr.1/ nr.2) |
°C |
65/65 |
65/62 |
| Soojussalvesti soovitatav maht |
l |
300–500 |
500 |
500-700 |
| Soovitatav kuumavee salvesti maht |
|
SW370-1 |
SW450-1 |
| Pinge |
V/Hz |
400 (3 x230)/50 |
| Soovitatav sulavkaitse |
A |
D25 |
D32 |
D40 |
D50 |
D50 |
| Mõõtmed |
mm |
700 x750 x1620 |
950 x 750 x 1620 |
| Kaal |
kg |
330 |
351 |
495 |
527 |
553 |
*vastavalt EN14511. Sulgudes näidatud väärtused vastavad standardile
EN255
Õhk/vesisoojuspump
Inverter õhk/vesisoojuspumbad 6 – 9 kW
Tunnete muret energiahindade tõusu pärast? Või on tüütu iga päev oma
küttekatelt kütta? Tutvuge Junkers õhk-vesi soojuspumpadega – praktiline
lahendus nii olemasoleva küttesüsteemi täienduseks, kui ka uusehitistele.
Tootes efektiivselt soojust, kasutades selleks ümbritsevat õhku, vähenda
Junkers õhk-vesi soojuspumbad Teie arveid soojuse eest ja vabastab Teid kütja
kohustustest. Lisaks on see ka kompaktne ja kiiresti paigaldatav ning kergesti
kombineeritav ka Teie olemasoleva küttekatlaga.
- Tänu invertertehnoloogiale kohandab soojuspump küttekoormust, tarvitab
seetõttu vähem elektrienergiat ja töötab suurema efektiivsusega.
- Energiasäästlik tsirkulatsioonipump (A klass) DCP funktsiooniga.
- Usaldusväärne, töötab kindlalt ka kuni -20° C välistemperatuuri
juures ning voolukatkestused ei ole ohtlikud.
- Mugav kasutada, graafiline ekraan ja arusaadav menüü.
- Tarbevee kuumutamine ja kahe kütteringi, jahutuse ja täiendava
soojusallika juhtimine.
- Kiiresti paigaldatav, täielikult täidetud ja komplekteeritud seade
olemasolevasse küttesüsteemi lülitamiseks
- Kompaktsed mõõtmed
Tehnilised andmed
|
|
SAS ODU 75 |
SAS ODU 100 |
SAS ODU 120 |
| Soojusvõimsus +A2/W35 |
kW |
6,5 |
8,5 |
10,5 |
| Soojusvõimsus +A7/W35 |
kW |
8,7 |
11,9 |
16,0 |
| Võimsuse koefitsient (COP) +A7/W35 |
|
4,34 |
4,39 |
4,1 |
| Jahutusvõimsus |
kW |
6,6 |
9,1 |
12,5 |
| EER, +A35/W7 |
|
2,55 |
2,75 |
2,32 |
| Maksimaalne pealevoolutemperatuur |
| Soojuspump |
oC |
55 |
| Täiendava
soojusallikana |
oC |
80 |
| Töötemperatuurid |
oC
|
-20...35 |
| Pinge |
V/Hz |
230 V, 1N/
~50 Hz |
400 V,
3N/~50 Hz |
| Mõõtmed |
| Siseosa |
mm |
500 x 420 x
850 |
| Välisosa |
mm |
950 x
360 x 943 |
1050 x
360 x 1338 |
1050 x
360 x 1338 |
Võimsused ja koefitsiendid (COP,EER) sätestatud vastavalt
EN14511
On/Off õhk/vesisoojuspumbad 6 – 9 kW
Uusi AE õhk/vesi tüüpi soojuspumpasid iseloomustab väga kõrge
võimsustegur ning vaikne toimimine. Need on ette nähtud kasutamiseks
põhjamaistes oludes, neil on parendatud korrosioonivastane kaitse, efektiivne
ülessulatamise ja läbimõeldud kondensaadi väljajuhtimise süsteem.
- Märgatav kütuse kokkuhoid, kuna isegi –20 °C temperatuuri juures
saab seade soojust ümbritsevast õhust
- Suurepärane efektiivsus, tänu võimsusteguri(COP) kõrgele
väärtusele
- Teie majavalduses ei tekki ebameeldivat õhuvoolu, kuna ventilaator
suunab jahutatud õhu üles
- Vaikne töötamine, mille tagavad väikese pöörlemiskiirusega suur
ventilaator ning tõhus heliisolatsioon
- Usaldusväärsus, kuna seade on konstrueeritud kasutamiseks põhjamaise
kliima tingimustes
- Laialdane kasutusvõimaluste spekter ning suurendatud mugavustase
kuumavee kasutamisel, kuna maksimaalne pealevoolutemperatuur on 65 °C
- AE õhk-soojuspumpi võib kasutada koos olemasolevate, gaasiga,
vedelkütusega või elektriga köetavate kütteseadmetega, mis oluliselt
vähendab Teie küttekulusid
Tehnilised andmed
|
|
AE 60-1 |
AE 80-1 |
AE 100-1 |
| Soojusvõimsus +7/35 °C |
kW |
5,5 |
7,2 |
8,3 |
| Võimsustegur (COP) +7/35 °C EN 14511 |
|
3,9 |
3,6 |
3,9 |
| Soovitatav kaitse |
A |
10 |
| Mõõtmed (l × s × k) |
mm |
840 × 640 × 1190 |
| Kaal |
kg |
140 |
145 |
155 |
Võimsused ja koefitsiendid (COP,EER) sätestatud vastavalt
EN14511
Siseosa, integreeritud boileriga
ASC siseplokk koos AE õhk-soojuspumbaga on lõpetatud süsteem, mis
täielikult tagab eramu kütte ning soojaveevarustuse. Kompaktne plokk ei
võta palju ruumi ning võimaldab maksimaalselt lühendada paigaldamiseks
vajalikku aega.
- Ruumisäästlik ja kiirelt paigaldatav, kuna on täielikult
komplekteeritud ning toimimisvalmiduses seade
- Mugav kasutamisel, tänu suurele graafilisele kuvarile, mis esitab kogu
informatsiooni arusaadaval kujul, joonistega ning selgitavate
tekstidega
- Usaldusväärne, kuna integreeritud elektriline kütteelement tagab
lisasoojuse väga madala välisõhu temperatuuri korral
- Sobib kasutamiseks koos AE 60-2, AE 80-2 ja AE 100-2
õhk-soojuspumpadega
- Integreeritud 163 l roostevabast terasest kuumaveeboiler
- Integreeritud kaks ringluspumpa, elektriline lisa-kütteelement,
ümberlülitusklapid, paisupaak ja turvaseadmete grupp
Tehnilised andmed
|
|
ASC 160 |
| Elektriline lisaküttekeha |
kW |
13,6 |
| Soojavee kasulik maht |
l |
163 |
| Mõõtmed (l × s × k) |
mm |
600 x615 x 1160 |
| Kaal tühja/täis paagiga |
kg |
122/347 |
Põrandaküte ja radiaatorid

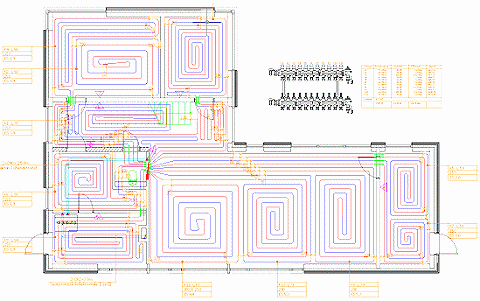

Põrandküte
- Madalam veetemperatuur ja seega ka veidi väiksemad küttekulud (10–12
%).
- Tsirkuleerivad õhuvoolud puuduvad, mis on üsna oluline allergiliste
inimeste jaoks.
- Uurimused on näidanud, et põrandküttega ruumides väheneb oluliselt
tolmulestade hulk, sest põrandküttega varustatud põrand ei ole neile
sobiv elukeskkond.
- Tänu sellele, et põrand on ruumi kõige soojem osa ehk soojus on seal,
kus inimene asub, võib mugavuse saavutada ka paari kraadi võrra
madalamatel õhutemperatuuridel (ka see on küttekulude kokkuhoid).
- Ruum on vaba ja mööbli paigutamisel ei ole mingeid piiranguid.
Nõuded ja soovitused põrandküttele
- Küttevee temperatuur tuleb hoida nii madal kui võimalik.
Betoonpõrandate puhul peaks küttevee temperatuur olema piirides 30–40
ºC ja puitlaagiga põrandatel kuni 55 ºC.
- Kui küttevee temperatuur on liialt kõrge, siis tõuseb ka ruumi
keskmine temperatuur, sest põrandkütte mugavusautomaatikas kasutatavad
täiturmehhanismid, mis avavad ja sulgevad kütteringe, on
aeglasetoimelised ja seega jätkub ülearu kõrge temperatuuriga vee
ringlus põrandas veel mitu minutit pärast nende väljalülitamist, kuid
see sõltub valitud automaatikasüsteemist.
- Põranda temperatuur ruumides, kus inimesed pidevalt viibivad, ei tohiks
normide kohaselt olla üle 29 ºC (ideaalseks loetakse 24-25 ºC),
lühiajaliselt kasutatavates ruumides (vannitoad) kuni 33 ºC.
- Küttevälisel ajal tuleks hoolitseda selle eest, et ringluspumbad ja
jaotuskollektorite klapid kinni ei paakuks, selleks tuleks neid
perioodiliselt sundkäivitada. Selle töö võib teie eest ära teha
kvaliteetne põrandkütteautomaatika.

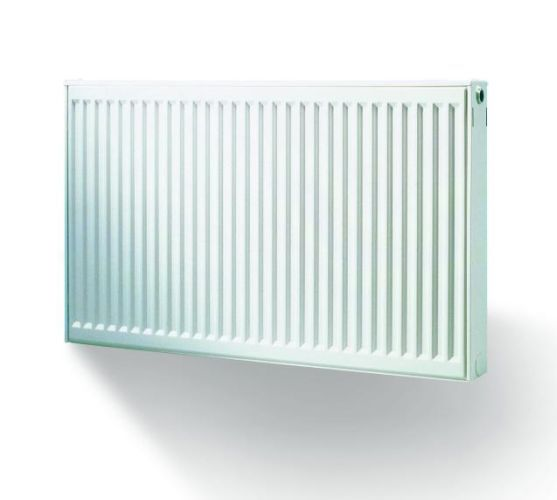

Radiaatorküte
- Võrreldes põrandküttega vajab radiaatorküte mõnevõrra kõrgemaid
veetemperatuure (50–70 ºC), sest kasutatav küttepind on radiaatorite
puhul väiksem. Vee pealevoolu temperatuuri saab korrigeerida, suurendades
radiaatorite pinda. Küsimus on ainult selles, kas selleks jätkub
piisavalt ruumi.
- Radiaatorkütte korral on ruumis olev õhk pidevas liikumises (liigub
läbi radiaatori lae alla ja vastasseinapidi taas põranda pinna lähedusse
jne) ning koos sellega hõljub õhus ka tolm, mille kättesaamine on üsna
keeruline.
- Radiaatorid muutuvad ruumi kujunduselementideks. Kuna reeglina
paigaldatakse radiaatorid suuremate soojuskadudega ruumi ossa (välissein
ja aknad), siis seab see ka mõningaid piiranguid. Üsna sageli võime
näha pilti, kus tänavalt paistavad läbi suurte klaaspindade radiaatorite
mitte eriti atraktiivsed tagaküljed. Mis mõte on põrandani ulatuvatel
vitriinakendel, kui nende ette paigaldatakse radiaatorid?
Nõuded ja soovitused radiaatorküttele
- Radiaatoreid ei ole soovitatav peita mööbli taha.
- Perioodiliselt tuleks radiaatoreid tolmust puhastada, sest tolm jääb
ruumis hõljuma ja kõrgemate temperatuuride korral võib hakata radiaatori
pinnal termiliselt lagunema.
- Radiaatorküte sobib hästi perioodiliselt kasutatavatesse ruumidesse
(näiteks hotellide numbritoad), sest reageerimisaeg on lühike.
